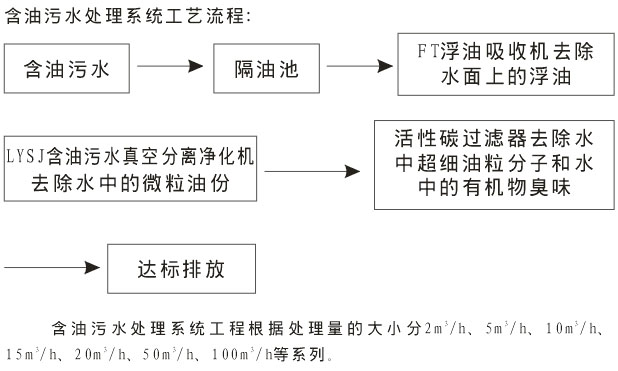

含油污水净化处理系统是我公司在吸收国内外先进油水分离技术和经验,综合利用FT型浮油吸收机、LYSJ型含油污水真空分离净化机、活性碳过滤器等设备的过滤原理和使用环境的基础上而形成的一套含油污水处理净化、达标排放、回收利用的先进处理工艺流程,本系统适用于火力发电厂、炼油帮、储油库区含油污水的处理,使之处理后排放水达到国家GB8978综合排放标准(水中含油量≤5mg/L,悬浮物≤30mg/L),同时收集的废油回收利用。本系统工程具有占地面积小、操作维护方便、处理效果好、投资少等优点,可以替代传统的气浮法工艺。
![](/upload/images/201508/144101838607.jpg)
参数 型号
|
LYJ-2 |
LYJ-5 |
LYJ-10 |
LYJ-15 |
LYJ-25 |
|
处理能力m3/H |
2 |
5 |
10 |
15 |
25 |
|
处理后水质指标 |
水中含油量≤5mg/L |
|||||
最大工作压力 |
0.25MPa--0.8MPa |
|||||
真空吸入高度 |
≤5m |
|||||
控制箱电源、电压 |
380V、50HZ三相四线制 |
|||||
排油方式 |
手动或自动 |
|||||
加热方式 |
手动或自动 |
|||||
加热器功率 |
1KW |
2KW |
3KW |
|||
电机最大功率 |
1.1KW |
4KW |
5.5KW |
11KW |
||
自来水进水管径 |
DN25 |
|||||
油污水进口管径 |
DN25 |
DN40 |
DN50 |
DN80 |
||
排放水管径 |
DN25 |
DN40 |
DN50 |
DN80 |
||
排油口管径 |
DN25 |
DN25 |
DN32 |
DN32 |
||
长(mm) |
1600 |
2000 |
|
|||
宽(mm) |
1100 |
1400 |
|
|||
高(mm) |
1600 |
2000 |
|
含油污水真空分离净化机由壳体、真空室、高分子吸附室、保安过滤室、电气控制箱、电动柱塞泵、螺杆泵、电加热器以及各种阀门组装成一个整体。壳体由碳钢制成,内壁涂有耐腐蚀涂层。
在真空室中装有由多片同规格不同波纹形状的环氧夹布玻璃瓦组装而成的波纹板组,用于初级聚集分离水中的含油成份。
